一、瓷器檢測產業剛需與國標研發背景

在微波陶瓷元器件制造、高壓電瓷生產、特種功能瓷器研發、第三方絕緣材料檢測、高校無機陶瓷材料科研、電力設備出廠質檢全產業鏈當中，各類氧化鋁瓷、鈦酸鋇微波瓷器、壓電陶瓷片、高壓套管電瓷、MLCC 介質瓷、氮化陶瓷基板等瓷器材料的相對介電常數 εr、介質損耗角正切 tgδ以及試樣電容量 Cx，是評判瓷器燒結工藝、填料配比、內部氣孔缺陷、長期高頻 / 工頻服役發熱隱患的核心判定指標。所有瓷器介質損耗、介電常數檢測操作必須嚴格遵循 GB/T1409、GB5654、GB/T1693 三項國家檢測標準，只有符合國標設備采集的試驗數據，才能出具具備 CMA、CNAS 法定效力檢測報告，用于瓷器成品出廠、原料入廠、新品配方定型、電力電瓷型式試驗等工作。

針對瓷器行業全部檢測痛點，瓷器介電常數介質損耗檢測儀 BQS-13 采用一體化變頻高壓數字化電橋架構，整機變頻抗干擾設計、1V 精細連續調壓、超寬電容測量量程、全自動數字化運算、多模式瓷器專用測量回路、完整數據管理系統、標準 8U 機架機身、多層級高壓安全防護全部對標 GB/T1409、GB5654、GB/T1693 全部國標條款，專門針對微波瓷器、高壓電瓷、壓電陶瓷、MLCC 介質瓷、陶瓷基板、油浸瓷片優化測量算法與配套平行板夾具，兼顧陶瓷工廠產線來料批量質檢、第三方 CMA 瓷器專項檢測、高校無機陶瓷新材料科研、電網高壓電瓷交接試驗、軍工特種微波瓷器性能驗證全場景使用，是當前適配全品類瓷器介質損耗、介電常數高精度國標檢測專用自動化設備。

二、整機一體化硬件組成與瓷器國標檢測原理

2.1 整套設備模塊化硬件完整構成

整套瓷器介電常數介質損耗檢測儀 BQS-13 為一體化 8U 標準工業機架整機，無需額外外接獨立升壓變壓器、外置標準電容、獨立信號發生器，單臺主機搭配配套屏蔽線纜、可選陶瓷平行板夾具即可搭建符合 GB/T1409 瓷器檢測標準完整測試回路，整機模塊化設計便于車間、實驗室轉運，硬件分為主機核心測控單元、標準配套線纜、瓷器檢測可選配件三大部分。

1. 主機數字化高壓電橋核心測控單元

   主機內部集成變頻逆變高壓發生模塊、0.5kV 至 10kV 連續可調升壓單元、高穩定內置標準電容橋路、多通道高速電流電壓采樣模塊、單片微機全域運算核心、全中文觸摸液晶交互系統、內置熱敏打印組件、標準 RS232 工業通訊接口、多層硬件高壓保護單元。

   變頻逆變模塊可輸出 40 至 70Hz 多組偏離工頻異頻測試信號，從根源錯開現場 50Hz 電磁干擾頻譜，搭配數字陷波濾波電路雙重過濾窯爐、變電站諧波雜波，瓷器微小損耗數值穩定無漂移；升壓單元支持 1V 步進平滑升降壓，無電壓突變沖擊，超薄微波瓷器、陶瓷生坯選用 0.5kV 低壓激勵，杜絕瓷片高壓擊穿風險；內置標準電容作為國標規定測量基準器具，出廠完成全頻段系統校準，自動扣除線纜、橋路固有電容與附加損耗，精準分離瓷器本征損耗信號；高速采樣單元同步采集標準回路、瓷器試樣回路兩路電流幅值與相位差值，單片微機按照國標矢量運算邏輯全自動換算瓷器 Cx、tgδ、εr 三項核心指標，無需人工記錄刻度手動計算；全中文觸摸大屏內置各類瓷器試樣圖文接線指引，切換正接、反接、油浸瓷、CVT 陶瓷模式自動彈出接線示意圖，零基礎陶瓷質檢人員快速上手；屏幕同步實時展示測試高壓、變頻頻率、瓷器三項核心參數、試驗溫度、時序時間戳；機身自帶打印組件，瓷器檢測完成一鍵輸出國標格式紙質試驗報告；RS232 串口可直連臺式電腦、實驗室 LIMS 瓷器數據管理系統，實現檢測數據實時上傳電子臺賬；多重硬件保護模塊實時監測接地狀態、輸出過壓、回路過流、內部短路、機身溫升，任意異常工況瞬間切斷全部高壓輸出，保障瓷器高壓檢測人員與設備安全。

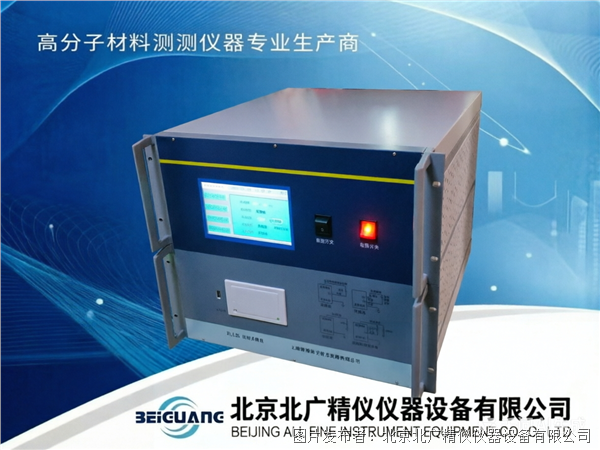

   整機正面分區布置觸摸顯示屏、功能操作按鍵、屏蔽接線端子、打印出紙口，側面預留供電插座，標準 8U 機箱可直接裝配實驗室統一儀器機柜，整機重量適中，單人可短距離轉運至陶瓷燒結車間、瓷片沖壓產線現場完成試樣快速篩查。

2. 標準化屏蔽測試配套線纜

   出廠全套雙層屏蔽高壓測試線、低壓信號屏蔽線、設備專用接地線，線纜金屬屏蔽層完整包裹信號線，最大程度降低長距離瓷器檢測時線纜寄生電容、外界工頻雜波干擾，適配恒溫實驗室瓷片精密檢定、戶外變電站高壓電現場檢測兩種場景；線纜接頭采用全屏蔽航空插頭，接入主機無裸露芯線，完全符合 GB/T1409 瓷器屏蔽測量回路硬性規范。

3. 瓷器檢測可選配套配件

   平行板測微陶瓷夾具：配備 Φ25.4mm、Φ50mm 兩種可快速更換金屬極片，適配微型微波瓷片、國標標準陶瓷圓片，測微頭精準記錄瓷器厚度用于介電常數自動換算；溫控絕緣油杯組件：用于油浸陶瓷試樣按照 GB565 標準完成介質損耗檢測；外接量程擴展器：針對大容量電力陶瓷電容器拓展整機電容測量上限，適配超大規格瓷件批量檢測。

2.2 符合瓷器檢測三項國標的完整測量原理

三、瓷器介電常數介質損耗檢測儀核心性能特點

BQS-13 所有功能圍繞瓷器行業檢測痛點、GB/T1409 等國標硬性條款定向開發，覆蓋變頻抗干擾、全自動數字化運算、瓷器專用多測量模式、精細寬區間高壓調壓、超寬電容測量量程、完整瓷器數據管理、標準化機架、多層高壓安全防護八大維度，每項功能對應陶瓷工廠、科研實驗室瓷器檢測實際需求。

1. 40-70Hz 變頻異頻抗干擾核心技術，完美解決陶瓷車間工頻干擾瓷器檢測難題

   設備搭載變頻逆變供電架構，提供多組偏離 50Hz 的異頻測試頻率，從物理層面錯開陶瓷燒結爐、硫化設備、變電站工頻干擾頻譜，搭配內置數字陷波濾波電路雙重過濾諧波雜波；即便窯爐旁大批量瓷片現場抽檢、多回路變電站高壓電瓷試驗，瓷器 tgδ 微小損耗數值依舊穩定無跳變，同一塊陶瓷多次復測離散度嚴格控制在國標允許誤差區間，出具瓷器檢測報告具備 CMA 法定效力，區別老式單一 50Hz 工頻電橋無法在陶瓷生產車間出具合規檢測數據；多組變頻掃頻功能可采集瓷器低頻至工頻全頻段損耗變化曲線，分析微波瓷晶格振動、偶極弛豫損耗規律，支撐陶瓷新品配方研發國標對比試驗。

2. 全自動數字化電橋平衡運算，消除瓷器檢測多重人工國標誤差

   摒棄老式電橋人工旋轉平衡旋鈕、肉眼估讀刻度、紙筆手動換算瓷器介電常數操作模式，整機內置全自動平衡搜索程序，一鍵啟動瓷器檢測自動完成回路調平、信號采集、國標參數換算；六位數高精度屏幕直讀瓷器 Cx、tgδ、εr 全部完成換算數值，無需人工記錄圓筒電容刻度再手動運算，零基礎陶瓷質檢人員經過簡短屏幕指引培訓即可出具合規瓷器國標檢測報告，大幅降低瓷器檢測操作門檻與人為數據偏差。

3. 0.5kV 至 10kV 連續 1V 精細調壓，適配不同耐壓瓷器試樣國標測試

   內置寬區間升壓模塊，電壓調節分辨率精細至 1V，平滑無突變升降壓邏輯；超薄微波陶瓷生坯、微型壓電瓷選用 0.5kV 低壓激勵，避免測試高壓擊穿珍貴研發瓷樣；110kV、220kV 高壓套管電瓷、大容量陶瓷電容器可施加 10kV 國標標準試驗電壓，完美匹配不同品類瓷器耐壓國標加壓規范，屏幕實時顯示當前輸出高壓數值，操作人員直觀把控瓷器測試電場強度。

4. 超寬原生電容量程，大小規格瓷器無需更換檢測主機

   無需更換任何主機硬件，內施高壓模式覆蓋 3pF~60000pF 區間，外施高壓覆蓋 3pF~1.5μF 區間，微型幾 pF 微波瓷片、數十微法大容量電力陶瓷均可精準采集等效電容量；配套可選外接量程擴展器，可拓展測量數千安培等級超大陶瓷電容設備，陶瓷企業僅采購一臺設備即可完成微型研發瓷、工業大容量電瓷全流程質檢，減少多臺儀器采購、存放、維護成本。

5. 內置瓷器專用五大測量模式，屏幕圖文指引杜絕接線錯誤

   整機原生搭載正接法、反接法、絕緣油杯瓷專用模式、互感器陶瓷自激模式、CVT 多層瓷分層測試模式五大測量回路，分別對應懸浮陶瓷薄片、接地高壓電瓷、油浸陶瓷、電容式電壓互感器瓷件、變壓器陶瓷骨架各類瓷器試樣；切換測量模式時屏幕自動彈出對應瓷器試樣圖文接線示意圖，清晰區分 HV 高壓、Cx 低壓、接地、自激端子線纜，操作人員無需翻閱國標說明書即可規范接線，杜絕接錯線路造成瓷器檢測數據完全失真問題，完整覆蓋 GB/T1409 各類瓷件接線規范。

6. 全時序瓷器數據存儲打印上傳，滿足國標檔案溯源硬性要求

   整機內置高精度日歷時序芯片，每一次瓷器檢測自動附帶精確年月日時分時間戳，本地存儲器可長期留存大批量瓷片檢測原始參數；機身集成 55mm 寬幅熱敏打印組件，瓷器測試完成一鍵輸出完整國標紙質檢測報告，報告包含瓷器全部核心參數、測試條件、環境溫度；標配標準 RS232 工業通訊串口，可直連臺式電腦、陶瓷工廠 MES 生產管理系統、第三方實驗室 LIMS 數據平臺，瓷器檢測數據實時上傳電子臺賬，徹底淘汰手寫瓷器檢測紙質臺賬，完整符合 GB/T1409 檔案時序溯源管理規范，計量、資質年審檔案無合規風險。

7. 標準 8U 工業一體化機箱，兼顧實驗室、陶瓷車間雙場景轉運使用

   整機采用行業通用 8U 標準機架外形尺寸，可直接裝配實驗室統一儀器機柜，搭建瓷器全自動多試樣檢測工作站；整機凈重僅 25kg，單人搭配試驗推車即可轉運至陶瓷燒結車間、瓷片沖壓產線、戶外變電站高壓電瓷試驗現場，無需固定專用恒溫實驗室，大批量陶瓷來料現場快速篩查，縮短瓷片送檢流轉周期。

8. 多層級高壓硬件安全防護，符合瓷器高壓檢測國標安全附錄

   整機集成輸入電壓波動保護、高壓過流保護、輸出短路保護、機內超溫停機、開機接地自檢五大硬件安全機制；瓷器測試啟動前自動檢測接地導通狀態，接地不可靠直接鎖定高壓輸出，無法開展瓷片檢測；測試過程瓷器擊穿、回路短路瞬間切斷全部高壓輸出，同步屏幕彈窗故障提示；面板獨立緊急停機按鍵，瓷器測試出現突發險情一鍵快速斷開高壓回路，多重安全機制杜絕瓷器高壓檢測觸電、設備燒毀安全事故。

9. 內 / 外標準雙基準自由切換，適配瓷器高精度計量檢定

   設備支持內置 SF6 標準電容、外接高等級標準電容器兩套測量基準，陶瓷工廠日常來料質檢使用內置標準，無需額外配套基準器具；第三方 CMA 實驗室、陶瓷計量檢定場景可外接外部標準器具，進一步提升瓷器低損耗試樣測量精度，滿足國標瓷器計量溯源高精度要求。

10. 兼容發電機臨時供電，野外陶瓷電站穩定開展檢測

    整機供電適配 AC220V±10% 寬電壓區間，陶瓷廠區停電、偏遠野外變電站無穩定市電時，可搭配柴油發電機臨時供電，發電機輸出零線可靠接地即可通過設備接地自檢；內部逆變穩壓模塊抵消發電機電壓小幅波動，瓷器損耗、介電常數測量精度不受供電變化影響，拓寬戶外高壓電瓷檢測適用范圍。

四、原廠完整技術性能參數（原文完整保留無任何修改）

1. 測量精度相關指標

   Cx 測量準確度：±(讀數 × 0.5%+0.5 pF)

   tgδ 測量準確度：±(讀數 ×0.5%+0.00005)，tg 分辨率 0.000001

   εr 相對介電常數準確度：±0.5%

2. 設備抗干擾規格

   抗干擾方式：40-70Hz 變頻異頻架構，最大輸入抗干擾電流 5A

3. 高壓輸出參數

   內置最高 10KV 測試電壓輸出，電壓可調分辨率 1V

4. 電容量全測量范圍

   內施高壓：3pF~60000pF/10kV；60pF~1μF/0.5kV

   外施高壓：3pF~1.5μF/10kV；60pF~30μF/0.5kV

   支持外接量程擴展器，可測試數千安培等級大容量高壓瓷質電器

5. 測量分辨率規格

   電容最高分辨率 0.001pF，有效數字 4 位

6. 外部通訊配置

   標準 RS232 計算機通訊接口

7. 整機外形結構

   標準 8U 工業一體化機箱

8. 整機凈重：25kg

五、整機屏幕與瓷器測試接線端子完整功能說明

5.1 全中文觸摸液晶顯示屏功能

整機核心人機交互窗口，屏幕尺寸適配車間強光、實驗室弱光環境，無反光模糊問題，瓷器檢測全程同步展示全套國標必填參數：當前設定變頻測試頻率、瓷器專用接線模式、施加試驗高壓、試樣電容量 Cx、介質損耗 tgδ、相對介電常數 εr、回路電流、功率因數、有功功率、試驗環境溫度、精確試驗時序；切換各類瓷器測量模式自動彈出彩色圖文接線指引，清晰標注高壓、低壓、接地端子對應線纜；屏幕下方布置觸摸功能按鍵，包含瓷器數據存儲、現場打印、參數設置、測試啟停、緊急停機、數據上傳六大操作功能，瓷器檢測無需多層菜單繁瑣跳轉，操作邏輯簡潔直觀；屏幕禁止重物擠壓、金屬利器劃傷、長期陽光直射暴曬，避免觸控失靈無法開展瓷片檢測。

5.2 面板接線端子分區功能說明

整機面板屏蔽接線端子按照瓷器檢測回路分區布局，全部航空屏蔽插頭，降低瓷器測試寄生干擾，各端子功能清晰區分：

1. HV 高壓輸出端子：紅色屏蔽線纜專用接入點位，輸出 0.5kV 至 10kV 瓷器測試變頻高壓，正接法測試陶瓷薄片時線纜芯與屏蔽層均可對接瓷件高壓端，反接法接地電瓷僅芯線加壓，測試全程端子帶有危險高壓，嚴禁人員觸碰；

2. Cx 低壓試樣端子：黑色屏蔽信號線接入接口，采集瓷器低壓側微弱電流信號，微型微波瓷片、油浸陶瓷測試必須使用全屏蔽插頭，避免雜波干擾微小電容數值；

3. 設備專用接地接線柱：瓷器高壓檢測強制接地點位，每次瓷片試驗前必須使用配套接地線牢固連接大地地網，設備接地自檢程序未識別導通則鎖定高壓，無法啟動瓷器測試；

4. ES 自激輸出端子：CVT 多層陶瓷、電壓互感器瓷件專用自激線圈接線端口，切換常規瓷器正、反接模式時端子自動關閉輸出，無多余信號干擾普通瓷片測量回路。

5.3 功能按鍵與打印、電源部件說明

1. 緊急停機按鍵：面板獨立安全按鈕，瓷器測試出現瓷片擊穿、線路短路等突發險情時一鍵瞬間切斷整機全部高壓輸出，優先用于高壓險情處置；

2. 總電源船型開關：整機供電總控，全部瓷器檢測工作完成、設備長期閑置時關閉，同步切斷逆變升壓、測量回路全部供電；

3. 內置熱敏打印倉：55mm 標準寬幅打印組件，瓷器檢測完成點擊屏幕打印，直接輸出完整國標瓷器紙質檢測報告，更換打印紙僅需掀開側邊卡扣放入專用熱敏紙，搬運卡紙取出紙卷重新繞緊即可恢復；

4. AC220V 供電插座：標準三孔輸入接口，適配市電、柴油發電機供電，插座內置保險管，電壓超標、內部短路時自動熔斷，保護瓷器檢測主機核心橋路。

六、設備適配全品類瓷器試樣完整清單

瓷器介電常數介質損耗檢測儀 BQS-13 依托變頻抗干擾、多測量模式、寬量程、0.5kV 低壓測試架構，完全匹配 GB/T1409 瓷器國標檢測規范，可完成所有固態、油浸陶瓷、瓷質電力設備介質損耗與介電常數檢定，細分適配瓷類如下：

6.1 5G 通信微波功能瓷器

鈦酸鋇微波陶瓷圓片、氧化鋁低損耗射頻瓷、氮化鋁陶瓷基板、濾波器瓷芯、諧振器介質瓷、MLCC 多層陶瓷電容坯片、微型燒結陶瓷研發試樣，適配 70MHz 以內多頻點國標檢測，模擬通信設備高頻工況篩查低損耗合格瓷片。

6.2 電力高壓絕緣電瓷

高壓套管陶瓷、互感器絕緣瓷件、并聯電力電容器陶瓷介質、CVT 多層膜質陶瓷分壓器、避雷器陶瓷基體、電纜終端絕緣瓷，按照電力交接標準完成工頻、變頻介電性能檢定，預判瓷件長期電網運行發熱老化隱患。

6.3 特種功能壓電瓷器

鋯鈦酸鉛壓電陶瓷片、高溫絕緣陶瓷、多孔改性功能瓷、標準石英 / 氧化鋁校準陶瓷圓片，高校新材料實驗室多工藝對比國標檢測，分析填料、燒結溫度對瓷器損耗的影響規律。

6.4 油浸復合陶瓷試樣

變壓器油浸陶瓷墊片、電容器浸漬油包裹瓷件，搭配溫控絕緣油杯按照 GB565 標準完成油膜復合瓷器介質損耗檢測，判定油品與瓷片組合絕緣優劣。

6.5 工業通用絕緣陶瓷

電子設備封裝陶瓷、儀器絕緣瓷座、家電介質瓷片、耐溫陶瓷墊片，陶瓷生產企業來料入庫、成品出廠大批量國標抽檢，快速篩選損耗超標不合格瓷原料。

6.6 高校、科研新型改性瓷器

納米填充復合陶瓷、可降解無機介質瓷、高介儲能陶瓷試樣，多變頻、多電壓梯度自動掃頻采集瓷器介電頻譜數據，試驗數據符合國標可直接用于畢業論文、學術期刊論文數據支撐。

七、GB/T1409 瓷器標準化完整操作流程

7.1 瓷器檢測前期國標準備工作

1. 環境管控：整機放置干燥無塵工作臺，遠離陶瓷燒結爐、大功率變頻器、高壓開關柜等強電磁干擾源，環境溫度 0℃~40℃、相對濕度低于 80%，滿足 GB/T1409 瓷器試驗環境條款；

2. 接地操作：專用接地線牢固連接面板接地柱與可靠大地地網，接地電阻越小越好，接地自檢不通過設備無法升壓開展瓷器檢測；

3. 供電接入：市電直接接入供電插座，野外柴油發電機供電場景必須將發電機輸出零線同步接地，規避接地報錯鎖定高壓；

4. 瓷器試樣預處理：陶瓷圓片、瓷片按照國標要求恒溫恒濕放置 24 小時，去除表面陶瓷粉末、吸附水汽、燒結脫模劑；微型微波瓷片更換 Φ25.4mm 夾具極片，標準 50mm 陶瓷圓片使用大規格極片；油浸瓷器提前完成油品靜置脫氣；

5. 開機預熱：接通電源打開總開關，整機預熱五分鐘消除逆變、橋路溫漂，空載校準后再開展瓷器正式國標檢測。

7.2 固體陶瓷薄片標準測試步驟

1. 模式選擇：屏幕點擊正接法測量模式，彈出瓷器專用圖文接線指引，按照提示連接 HV 高壓、Cx 低壓屏蔽線纜；

2. 夾具夾持：將預處理平整陶瓷圓片放置平板兩極片之間，緩慢調節測微頭壓緊瓷片，數顯讀取瓷器厚度用于介電常數自動換算，保證瓷片與極片無空氣間隙；

3. 參數設置：進入參數界面設定瓷器適配測試高壓、變頻測試頻段，參數保存返回主測試界面；

4. 全自動瓷器檢測：長按啟動測試按鍵，儀器平滑升壓至設定數值，自動切換選定變頻頻點完成瓷片信號采集，屏幕直讀瓷器全套國標檢測參數；

5. 瓷器數據留存：一鍵本地存儲本次瓷片時序檢測數據，按需現場打印國標瓷器紙質報告，或通過 RS232 串口傳輸至電腦電子臺賬；

6. 更換瓷片：儀器自動降壓歸零，確認無高壓后抬升夾具取下瓷片，擦拭極片陶瓷碎屑后夾持下一批試樣，同頻段連續瓷器檢測無需重復空載校準。

7.3 CVT 多層陶瓷、油浸瓷器專項測試流程

1. CVT 陶瓷測試：屏幕切換自激測量模式，ES 端子連接互感器陶瓷二次線圈，HV 高壓線纜懸空不接觸地面，避免對地附加介損干擾瓷器檢測數值，設置對應試驗高壓后啟動全自動分層測量，分別讀取 C0、C1、C2 陶瓷層損耗與電容數據；

2. 油浸瓷器測試：更換絕緣油杯配件，屏幕切換油杯專用模式，倒入靜置脫氣絕緣油并放入陶瓷試樣，選用 2kV 標準測試電壓啟動檢測，記錄油瓷復合介質國標損耗參數。

7.4 瓷器檢測歷史數據查詢與時間校準

1. 瓷器臺賬查詢：進入數據管理界面，本地存儲所有陶瓷試樣檢測記錄按照試驗時間先后排序，單批次瓷片數據可單獨調取查看、打印；

2. 系統時間校準：參數設置界面調整時分秒數值并保存，保證每一塊瓷器檢測數據時間戳精準，滿足國標檔案時序溯源硬性要求。

八、瓷器檢測行業國標痛點與設備針對性解決方案

陶瓷、瓷質設備按照 GB/T1409 開展介質損耗、介電常數檢測長期存在七大行業共性難題，老式工頻、人工電橋硬件、運算邏輯無法達標國標精度，瓷器檢測數據無合規效力，本設備從變頻架構、全自動測控、精密夾具三大維度全部針對性解決。

痛點一：陶瓷車間工頻干擾強烈，瓷器復測離散度超標，報告不合規

痛點二：人工調平衡、手動換算瓷器參數多重誤差，數據無可溯源效力

痛點三：高壓檔位跨度大，超薄微波瓷器低壓測試易擊穿

痛點四：電容量程狹窄，微型瓷、大容量電力瓷無法共用一臺設備

痛點五：無瓷器專用多測量模式，接線復雜易出錯，瓷片數據失真

痛點六：無工業通訊接口，大批量瓷器數據人工錄入工作量大

痛點七：設備笨重非標機箱，陶瓷車間現場瓷片轉運檢測不便

九、全行業瓷器國標檢測落地應用場景深度解析

9.1 5G 微波陶瓷生產企業產線質檢車間

微波濾波器、射頻諧振器、MLCC 陶瓷電容制造車間，使用本儀器按照 GB/T1409 國標多頻點完成瓷片來料入庫、成品出廠批量抽檢，0.5kV 低壓檔位保護微型微波瓷不被擊穿，變頻抗干擾功能適配窯爐旁現場檢測，內置數據存儲打印功能快速生成陶瓷批次質檢臺賬，損耗超標的瓷片現場直接分揀，防止射頻器件批量發熱、信號衰減失效。

9.2 電力高壓電瓷制造企業出廠型式試驗

高壓套管、互感器、CVT 陶瓷分壓器生產質檢部門，設備 10kV 高壓檔位模擬電網工頻運行工況，反接法、自激法分別檢測各類絕緣電瓷介質損耗，出具符合電網交接標準的瓷器檢測報告，評估瓷件長期高壓服役絕緣穩定性，用于電力設備出廠準入判定。

9.3 第三方 CMA/CNAS 絕緣檢測實驗室

第三方材料檢測機構承接各類工業、通信、電力瓷器委托國標檢測業務，整機全部硬件、測量算法完整匹配 GB/T1409、GB5654、GB/T1693 三項國標，40 至 70Hz 變頻抗干擾架構適配廠區、變電站復雜檢測環境，出具瓷器檢測報告具備法定效力；一套設備可同時承接微波瓷、高壓電、油浸瓷全部委托業務，無需分頻段、分電壓采購多臺檢測設備，降低實驗室儀器采購、場地維護成本。

9.4 高校無機陶瓷材料科研實驗室

材料、電氣絕緣專業實驗室針對新型納米復合陶瓷、可降解介質瓷、壓電瓷開展國標對比科研試驗，多變頻、多電壓梯度自動掃描采集瓷器介電頻譜，屏幕直讀無人工換算國標原始數據，數據可直接導入繪圖軟件生成損耗 - 頻率變化曲線，支撐畢業論文、核心期刊論文試驗數據出具。

9.5 電網發電廠、變電站運維預防性試驗

電網檢修班組每年變電站設備大修、年度預防性試驗，使用本儀器現場檢測 CVT 陶瓷、套管絕緣瓷件介質損耗，變頻功能規避站內帶電間隔工頻干擾，自激法無需拆除高壓引線檢測分層陶瓷，大幅縮短停電檢修時長，現場打印瓷器交接試驗紙質報告，數據自動存儲歸檔，滿足電網絕緣設備檔案管理規范。

9.6 絕緣油化檢測機構油浸陶瓷檢定

電力油化實驗室搭配溫控油杯配件，按照 GB565 標準完成油浸陶瓷復合介質損耗國標檢測，精準判定油品、陶瓷組合絕緣受潮、雜質劣化程度，為變壓器、電容器換油、瓷件維護提供標準化數據支撐。

十、設備日常維護與瓷器檢測長期國標精度保障規范

10.1 瓷器檢測日常清潔維護規范

1. 主機機身維護：每次陶瓷試樣檢測完成，干燥無塵軟布擦拭機箱外殼，禁止含水清潔劑觸碰觸摸屏幕、HV 高壓插座、RS232 通訊接口，水分滲入內部橋路會造成瓷器電容零點漂移；長期閑置關閉總電源，整機加蓋防塵罩隔絕陶瓷粉塵。

2. 屏蔽線纜維護：高壓、低壓雙層屏蔽線纜避免大幅度彎折、拖拽，線纜內部屏蔽層破損會引入窯爐工頻雜波，瓷器損耗讀數持續漂移；線纜整齊收納干燥附件箱，金屬接頭定期擦拭去除氧化層。

3. 陶瓷平行板夾具維護：每次夾持瓷片后用無塵布擦拭極片表面陶瓷粉末、碎屑，金屬極片氧化層使用無水無塵布輕擦；測微螺桿定期涂抹專用潤滑脂，防止銹蝕造成瓷器厚度調節分辨率下降；圓筒調諧機構禁止大力旋轉，避免形變破壞瓷器電容測量基準。

4. 熱敏打印組件維護：長期閑置取出打印紙防止受潮卡紙，僅使用配套專用熱敏紙，打印倉內部陶瓷粉塵定期清理，保證瓷器檢測報告字跡清晰完整。

10.2 設備存儲與瓷器檢測環境管控

整機長期存放于干燥無塵、無陶瓷燒結高溫輻射的工作臺，環境溫度維持 0~40℃、相對濕度低于 80%，遠離大功率變頻器、窯爐等強電磁設備；高濕陶瓷車間長期使用后定期開蓋通風除潮，內部標準電容受潮會大幅降低瓷器測量精度；夾具、線纜配件單獨收納防塵箱，防止受潮氧化影響瓷片檢測數據穩定性。

10.3 周期性瓷器計量校驗規范

1. 月度簡易自檢：使用標準石英、氧化鋁陶瓷圓片，固定 50Hz、10kV 國標標準條件單點校驗，對比設備讀數與標準瓷片標稱值，偏差超出國標允許范圍時清潔夾具極片、重新執行整機空載校準后復測。

2. 年度第三方計量檢定：每 12 個月委托具備計量資質機構，按照 GB/T1409 全套指標完成整機計量檢定，出具官方計量證書，滿足 CMA 實驗室、陶瓷企業質檢設備法定溯源要求。

3. 故障處理規范：瓷器檢測時 tgδ 讀數持續漂移、無法升壓、屏幕程序卡頓、打印失效時，立即切斷電源停止瓷片試驗，禁止自行拆開機箱內部高壓橋路、內置標準電容，私自拆解會破壞出廠校準基準，瓷器測量精度永久偏離國標區間，聯系專業技術檢修。

10.4 瓷器高壓檢測強制安全操作規范

1. 本設備僅可在完全停電陶瓷試樣、無帶電瓷件上開展國標檢測，帶電瓷具接入會造成高壓反灌燒毀主機橋路測量單元；

2. 每一次瓷器檢測前必須完成可靠接地，接地不達標設備鎖定高壓輸出，禁止短接接地端子規避自檢程序，違反國標高壓安全條款；

3. 高壓升壓階段禁止觸碰 HV 插座、高壓線纜、陶瓷試樣高壓端，高壓線纜遠離人體、金屬柜體；

4. 輸入供電嚴格控制 AC220V±10% 區間，輸入電壓超過 264V 會造成逆變升壓模塊永久性損壞，不在設備保修范圍；

5. 柴油發電機供電場景必須將輸出零線接地，否則設備持續接地報錯，無法啟動瓷器國標檢測；

6. 瓷器測試出現瓷片擊穿、線路短路、機身過熱，第一時間按下緊急停機切斷高壓，再關閉總電源排查故障，故障消除后方可重新開展瓷片檢測。

十一、瓷器介電常數介質損耗檢測儀綜合適配優勢總結
